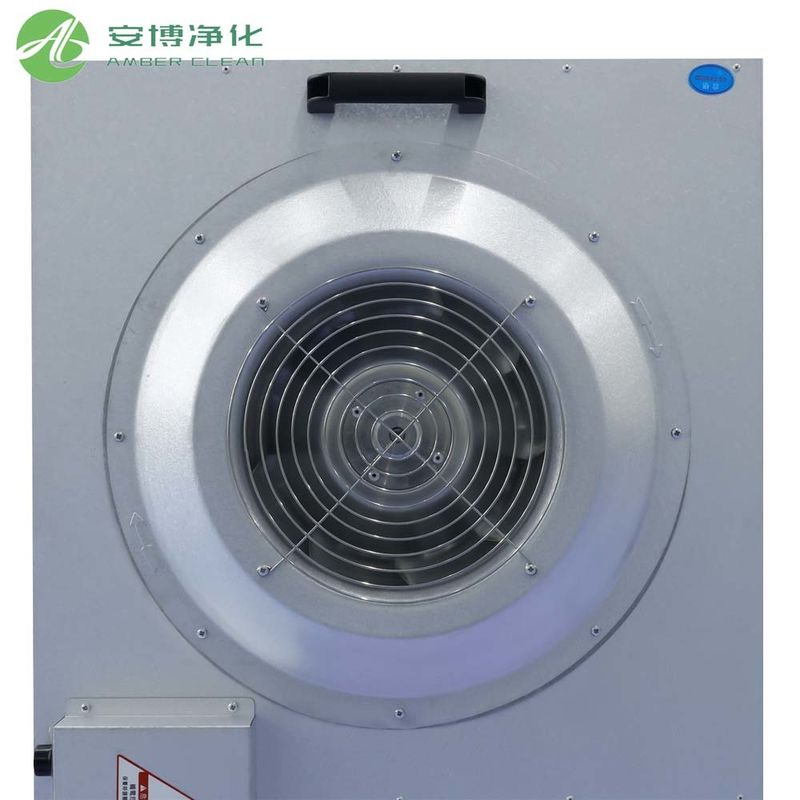

De gegalvaniseerde stalen 46KG Filter Fan Unit van Amber is een zeer efficiënt luchtzuiveringsapparaat dat een ventilator en een zeer efficiënt filter integreert. Het kan effectief deeltjes groter dan 0,3μm filteren en ervoor zorgen dat de binnenreinigheid stabiel is op Klasse 100.
De FFU Fan Filter Unit wordt veel gebruikt in modulaire operatiekamers, farmaceutische cleanrooms, elektronische halfgeleiderfabrieken en laboratoria om te voldoen aan de luchtzuiveringsbehoeften van verschillende omgevingen met hoge reinheid.

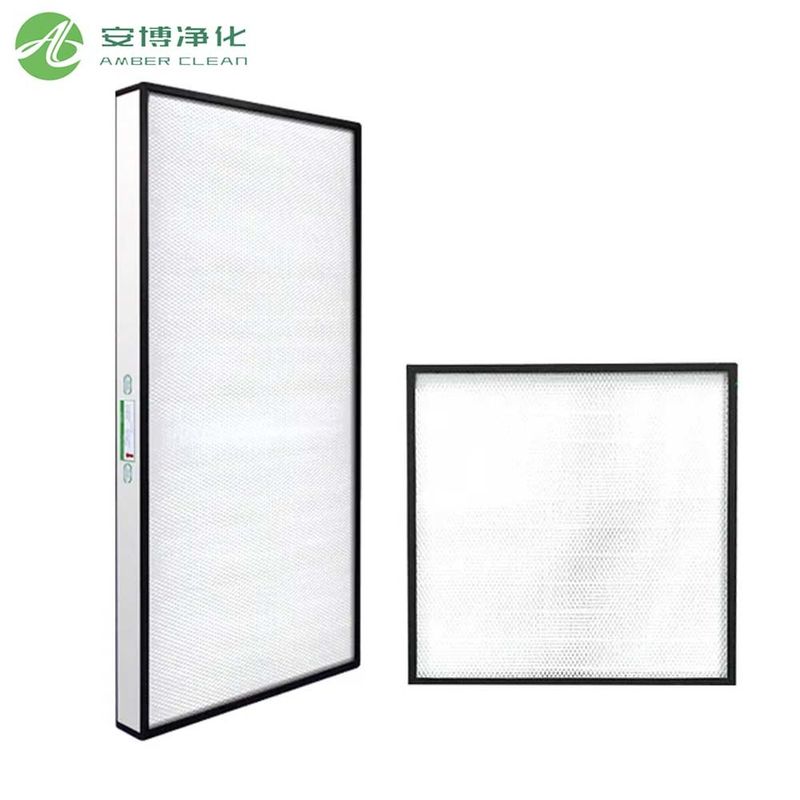

FFU is uitgerust met primaire en zeer efficiënte tweetrapsfilters. De ventilator zuigt lucht aan vanaf de bovenkant van de FFU en filtert deze door de primaire en zeer efficiënte filters. De gefilterde schone lucht wordt gelijkmatig afgeleverd met een windsnelheid van 0,45 m/s ± 20% over het gehele uitlaatoppervlak. Of andere windsnelheden of maten die u wilt, kunnen ook worden aangepast.
Basisstructuur van FFU-box
FFU bestaat voornamelijk uit vier delen:
1. Box
De materialen zijn meestal gegalvaniseerde aluminiumlegering gecoate stalen plaat, aluminiumlegering en roestvrij staal. De eerste functie is om de ventilator en de luchtgeleidingsring te ondersteunen, en de tweede is om de geleidingsplaat te ondersteunen.
2. Geleidingsplaat
Het luchtstroombalansapparaat is ingebouwd in de box, rond de onderkant van de ventilator.

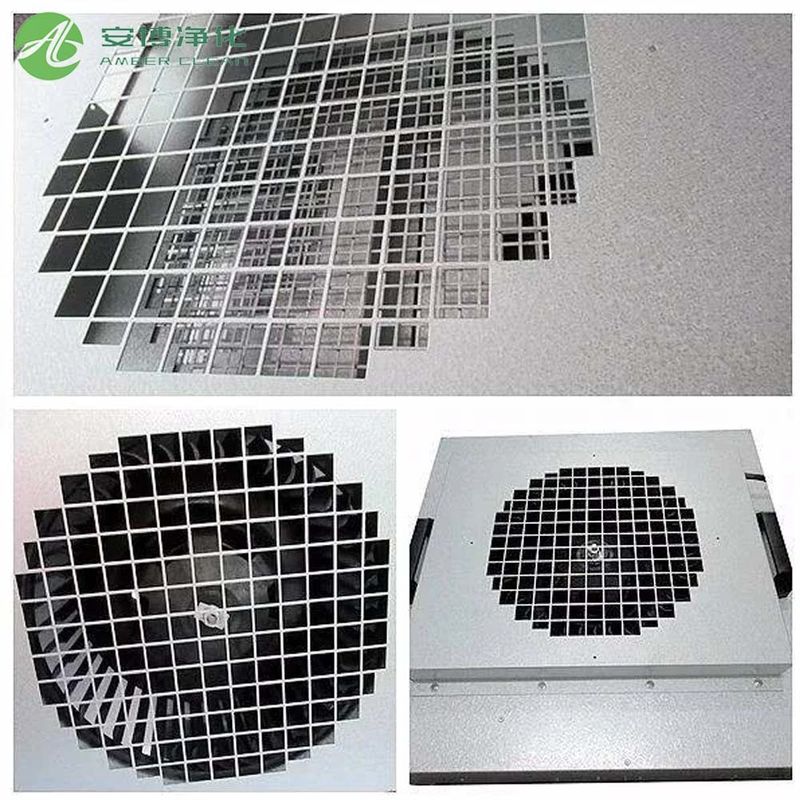

3. Ventilator
Er zijn drie typen: eenfasige AC (AC/1Phase), DC (EC/1Phase) en driefasige AC (AC/3Phase).
4. Bestanddelen

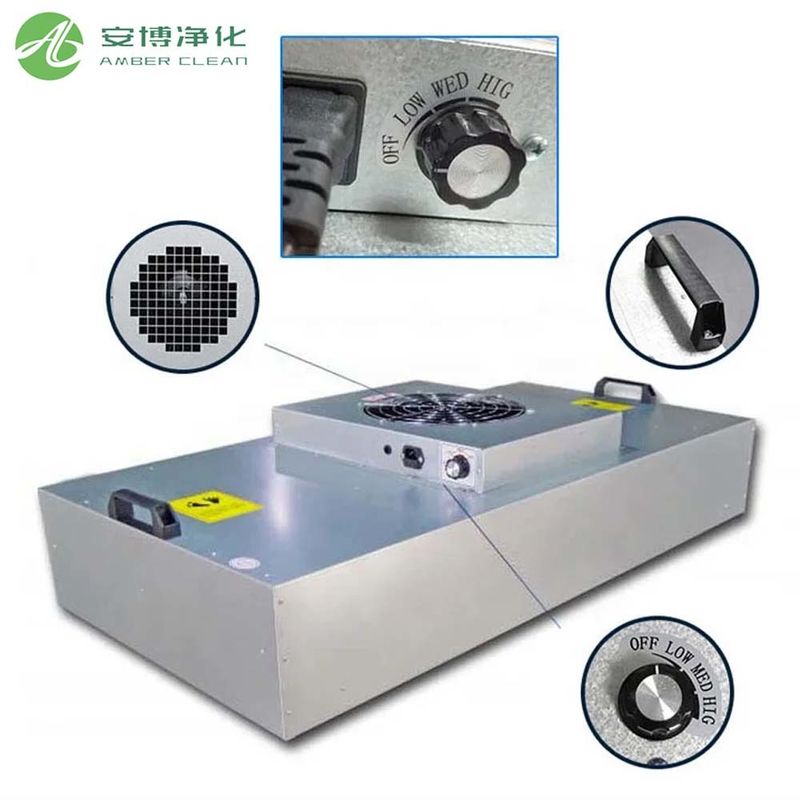

Voor AC FFU wordt meestal een vijfversnellingssnelheidsregelaar of een traploze snelheidsregelaar gebruikt; de besturingschip van het DC-systeem is ingebed in de motor en afstandsbediening wordt bereikt met behulp van speciale besturingssoftware, computers, besturingsgateways en netwerklijnen.
FFU-toepassing
- Cleanroomsystemen omvatten: Kanaalsysteem, FFU-systeem en axiaalstroomventilatorsysteem.
- Voordelen: Flexibiliteit, herbruikbaarheid, onderdrukventilatie, verkorting van de bouwtijd, vermindering van de bedrijfskosten en ruimtebesparing.
Cleanrooms met reinheidsniveaus boven Klasse 1000 of ISO6 gebruiken meestal een FFU-indeling, en lokale zuiveringsomgevingen of schone kasten, schone werkbanken, enz. worden meestal bereikt met FFU.
Specificaties van de Fan Filter Unit
| Model |
FFU-500 |
FFU-1000 |
FFU-1500 |
FFU-2000 |
|
buitenafmeting mm
(B*L*H)
|
575*575*230 |
575*1175*230 |
875*1175*230 |
1175*1175*230 |
|
Filterafmeting mm
(B*L*H)
|
570*570*69 |
570*1170*69 |
870*1170*69 |
1170*1170*59 |
| Luchtstroom |
500m³/u |
1000m³/u |
1500m³/u |
2000m³/u |
| Druk |
210Pa |
210Pa |
220Pa |
230Pa |
| Vermogen |
170W |
170W |
210W |
275W |
| Geluid |
47-55dB |
47-55dB |
50-58dB |
50-58dB |
| Gewicht |
27KG |
34KG |
46KG |
55KG |
| Reinheid |
Klasse 100 (ISO 14644-1) |
| Materiaal |
Roestvrij staal/ Gegalvaniseerd staal/ Gecoat staal |
| Spanning |
AC 220V/50HZ AC 380V/50HZ |
FAQ
V1: Vereist de installatie van Filter Fan Units een plafond?
A: Ja. FFU-apparatuur wordt meestal geïnstalleerd in het aluminium profielplafond of T-vormig kielplafond van de cleanroom. De plafondstructuur moet voldoende draagvermogen hebben en inspectiepoorten en inspectieruimte reserveren om later onderhoud en HEPA-filtervervanging te vergemakkelijken. Het wordt aanbevolen om het installatieplan van de Fan Filter Unit te bepalen tijdens de ontwerpfase van de cleanroom om latere aanpassingen te voorkomen.
V2: Welke reinheidsniveaus ondersteunt deze FFU?
A: AMBER Klasse 100 Gegalvaniseerd Staal 46KG Filter Fan Unit is geschikt voor cleanroomomgevingen van verschillende niveaus, zoals Klasse 100, Klasse 1000 en Klasse 10000. Door het luchtvolume aan te passen en verschillende filters te configureren, kan het flexibel worden gebruikt op verschillende plaatsen met een schone vraag, zoals medisch, farmaceutisch, elektronisch en laboratorium.
