Werkingsprincipe van een Luchtbehandelingskast
De belangrijkste functie van een Luchtbehandelingskast (LBK) is het uitvoeren van meerdere airconditioningprocessen, waaronder filtratie, verwarming en koeling, en bevochtiging/ontvochtiging, op verse buitenlucht of retourlucht om de gewenste temperatuur, vochtigheid en reinheid te bereiken voor het doelgebied.

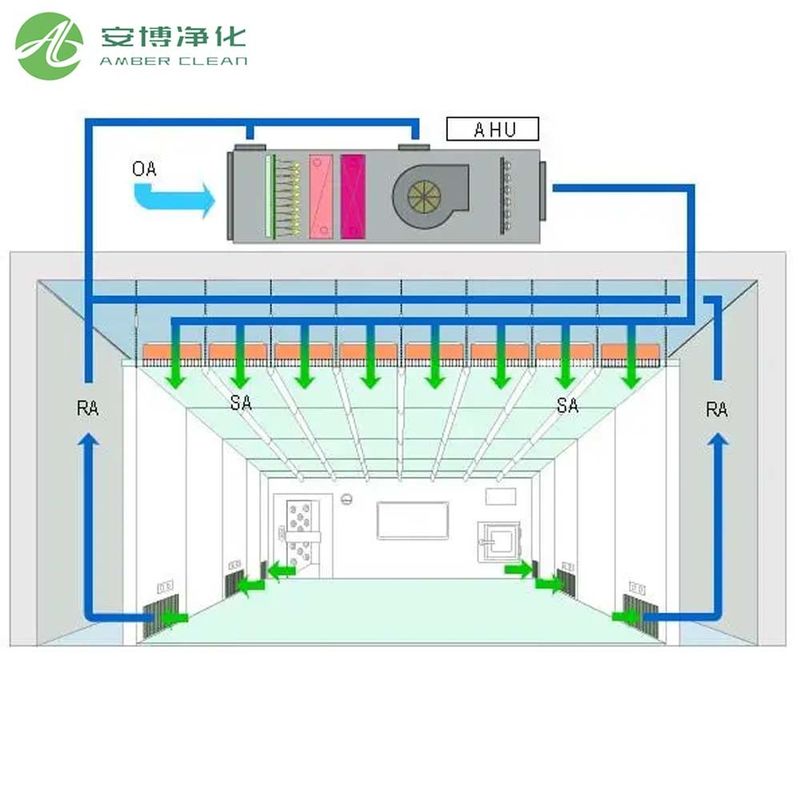

Het basiswerkingsproces is als volgt:
- Luchtinlaatsectie: Neemt verse buitenlucht of retourlucht binnen.
- Filtratiesectie: Verwijdert deeltjes en verontreinigingen uit de lucht door middel van primaire, medium of hoogrendementfilters om een schone luchttoevoer te garanderen.
- Warmtewisselsectie: Verwarming of koeling wordt uitgevoerd via een condensor of verdamper om de toevoerluchttemperatuur te regelen.
- Bevochtigings/ontvochtigingssectie: Regelt de luchtvochtigheid om ervoor te zorgen dat de werkplaatsvochtigheid binnen het optimale procesbereik blijft.
- Ventilatorsectie: Aangedreven door een hoogrendement centrifugaalventilator, verdeelt deze de behandelde lucht gelijkmatig over de cleanroom.
- Geluidsreductiesectie: Vermindert ventilatielawaai en verbetert het omgevingscomfort.
Het gehele systeem wordt intelligent geregeld door een automatisch regelsysteem, waardoor een stabiele werking 24 uur per dag wordt gegarandeerd, terwijl energiebesparing en milieubescherming in evenwicht worden gebracht.
Wat zijn de verschillende soorten luchtbehandelingskasten?
Een LBK kan worden beschouwd als een vergrote versie van een "ventilator + spoelunit." Het aantal spoelrijen is verhoogd van 2-3 naar 4-6, of zelfs 8 of 10. Dit maakt diepere koeling, ontvochtiging of verwarming van de lucht die door de spoelen stroomt mogelijk. Dit zorgt niet alleen voor een hoge koelcapaciteit, maar ook voor diepe ontvochtiging. De bijbehorende ventilator levert ook een hoger luchtvolume en -druk, wat voldoet aan de behoeften van grotere luchtvolumes en langere kanalen.

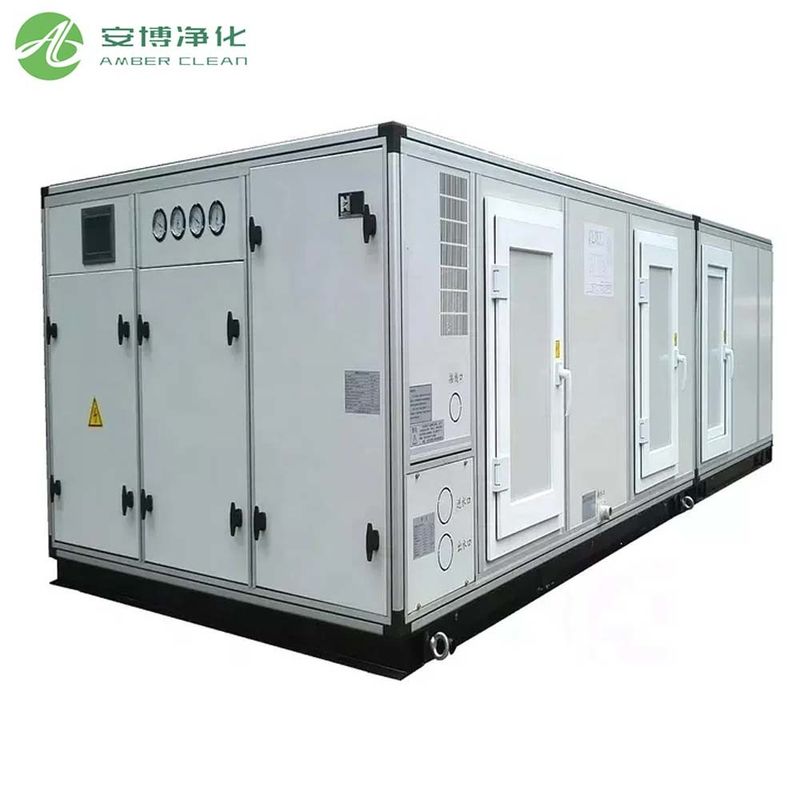

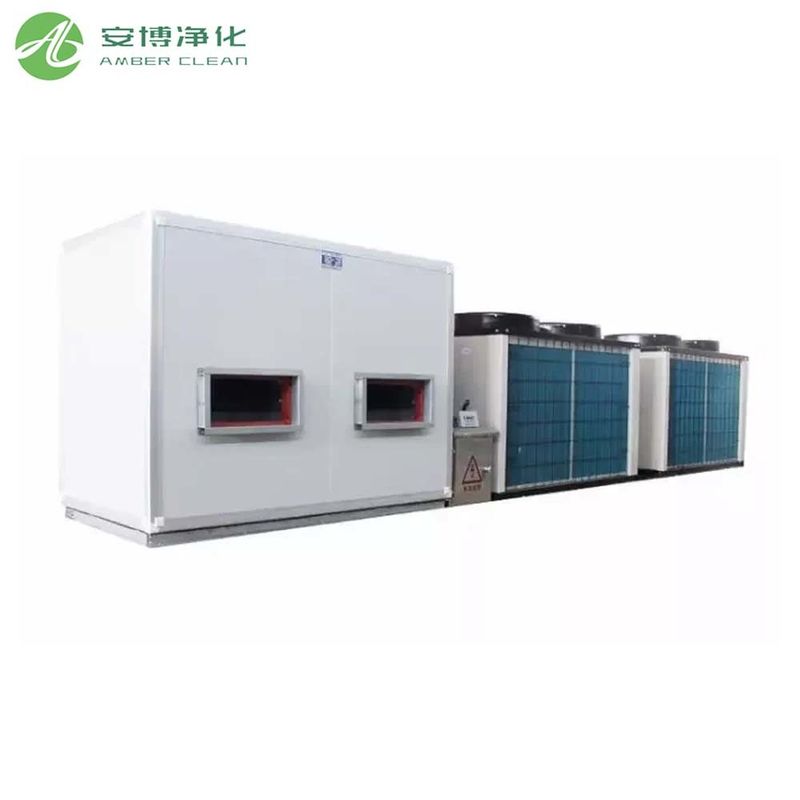

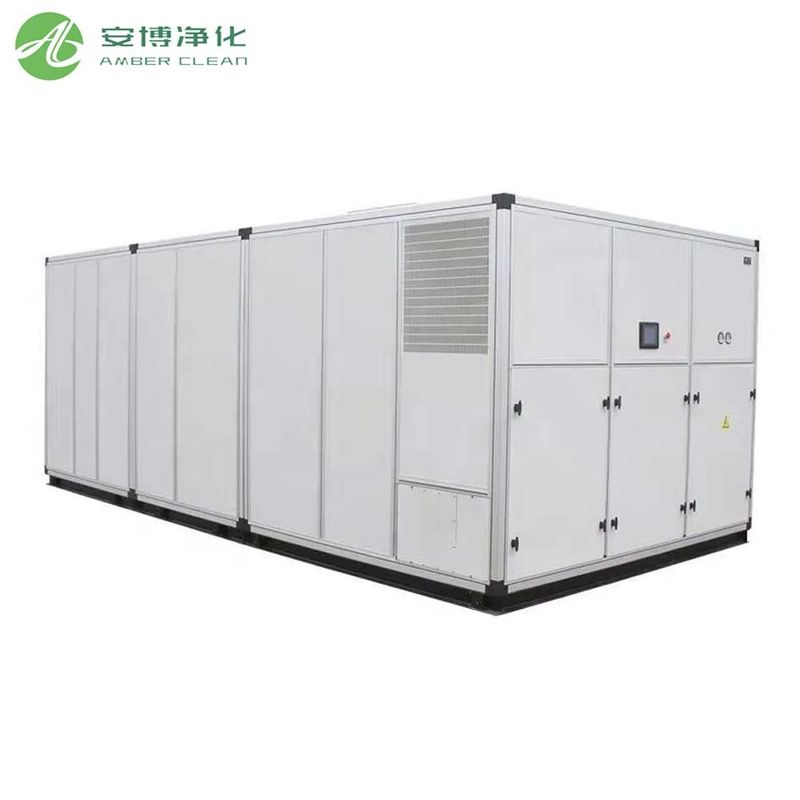

Commerciële luchtbehandelaars worden gecategoriseerd op installatiemethode als plafondgemonteerde units of vloergemonteerde verticale en horizontale units in de computerruimte. Ze worden ook gecategoriseerd op functie als verse luchtunits (verse lucht) en airconditioningunits (inclusief volledige retourluchtunits en gemengde verse lucht + retourluchtunits).
Wanneer een commerciële luchtbehandelaar meer functies heeft, kan deze koel- of verwarmingsspoelen, primaire en secundaire luchtfilters, bevochtiging en toevoer- of retourluchtventilatoren combineren in meerdere functionele secties. Dit is een modulaire airconditioningunit.
Gecombineerde luchtbehandelingskasten kunnen worden onderverdeeld in unidirectionele flow-units met één laag en bidirectionele flow-units met twee lagen. Unidirectionele flow-units gebruiken één toevoerventilator om weerstand binnen de unit en de gehele toevoer- en retourluchtkanalen te overwinnen. Bidirectionele flow-units hebben afzonderlijke toevoer- en retourventilatoren om respectievelijk weerstand in de toevoer- en retourluchtapparatuur en -kanalen te overwinnen.
De selectie van verschillende soorten luchtbehandelaars moet nauwkeurig worden geconfigureerd op basis van de lay-out van de ruimte ter plaatse, het reinheidsniveau en de procesvereisten.
Componenten van een Luchtbehandelingskast
De functionele secties van een LBK zijn over het algemeen ontworpen om vrij te worden gecombineerd op basis van de specifieke behoeften van de gebruiker, en de volgorde van combinatie varieert per fabrikant. Over het algemeen bestaat een LBK echter uit de volgende functionele secties:
Verse Lucht Sectie
De verse luchtsectie ontvangt voornamelijk verse lucht van buiten en zet eventuele onzuiverheden erin af. De verse luchtklep is uitgerust met een demperactuator (schakelaar) en is vergrendeld met de ventilator. Het wordt aanbevolen om een temperatuursensor in de schaduwrijke buitenruimte te installeren voor retourluchttemperatuurcompensatie.
Filtersectie
De verse lucht wordt doorgaans gefilterd door een primair (of grof) filter, dat voornamelijk grotere onzuiverheden verwijdert. Het filter na de retourluchtsectie is doorgaans een medium-efficiëntiefilter, dat doorgaans kleinere onzuiverheden verwijdert. Luchtzuiveringsairconditioners kunnen ook sub-hoogrendement- en hoogrendementsfiltratiesecties hebben. Drukverschilschakelaars moeten voor en na elk filter worden geïnstalleerd om de filterreinigheid te bewaken. Als er overmatige onzuiverheden zijn, wordt er een alarm afgegeven.
Retourluchtsectie
De retourluchtsectie mengt voornamelijk verse lucht en retourlucht. Een demperactuator (analoog) is geïnstalleerd bij de retourluchtinlaat om het retourluchtvolume aan te passen. Tijdens warme of koude seizoenen maximaliseert dit het gebruik van retourlucht en behoudt het tegelijkertijd een bepaald volume verse lucht, waardoor energie wordt bespaard. De afvoerklep bij de afvoeruitlaat is vergrendeld met de retourluchtklepactuator en werkt in de tegenovergestelde richting. Temperatuur- en vochtigheidssensoren worden in het retourluchtkanaal geïnstalleerd om de retourluchttemperatuur te bewaken (waardoor de gemiddelde binnentemperatuur en -vochtigheid worden bepaald), wat een basis vormt voor het regelen van de koelmachine, de elektrische kachel en de bevochtigingskleppen.
Oppervlaktekoelingssectie
De oppervlaktekoelingssectie koelt voornamelijk de lucht die naar de ruimte wordt geleverd en voert ook koeling en ontvochtiging uit (optioneel), waarbij ontvochtiging voorrang heeft. Een temperatuurregelklep (T-weg) is geïnstalleerd bij de waterinlaat van de oppervlaktekoeler. Wanneer de retourluchttemperatuur en -vochtigheid de ingestelde vereisten bereiken, wordt de temperatuurregelklep verlaagd of gesloten, waardoor overtollige warmte wordt geëlimineerd. Koud water wordt via een derde pad teruggevoerd om overmatige drukverschillen over de regelklep te voorkomen wanneer deze gesloten of gesloten is, wat mogelijk andere leidingen of de waterpomp kan beschadigen en de levensduur van de regelklep kan verkorten. Bovendien is een antivriesschakelaar geïnstalleerd op het oppervlak van de airconditioner om de airconditioningapparatuur te beschermen en is deze vergrendeld met de ventilator en demper.
Verwarmingssectie
De verwarmingssectie wordt in de winter gebruikt (of om warmte op te wekken na ontvochtiging en overkoeling). Het werkingsprincipe is vergelijkbaar met dat van de airconditioner. Het wordt gedeeld door de verwarmings- en koelairconditioners van een tweepijpsysteem.
Elektrische verwarming
Elektrische verwarming wordt over het algemeen gebruikt wanneer de verwarmingssectie niet kan voldoen aan de verwarmingsvereisten of bij het genereren van warmte na ontvochtiging en overkoeling.
Bevochtigingssectie
De bevochtigingssectie zorgt voor bevochtiging om winterdroogte te voorkomen of voor speciale procesvereisten. De bevochtigingsmethode is over het algemeen natte filmbevochtiging of stoombevochtiging.
Luchttoevoersectie
De luchttoevoersectie, ook wel de ventilatorsectie genoemd, levert lucht aan de ruimte. De demper bij de luchttoevoeruitlaat is doorgaans uitgerust met een actuator (hoeveelheid schakelaar, optionele functie) en vergrendeld met de ventilator.
FAQ
V1: Voor welke industrieën zijn LBK's geschikt?
A: Onze commerciële luchtbehandelaars worden veel gebruikt in industrieën die constante temperatuur-, vochtigheids- en reinheidsregeling vereisen, zoals:
- Farmaceutische cleanrooms
- Voedselverwerkingsfabrieken
- Fabrieken voor halfgeleiders en elektronica
V2: Wat is het verschil tussen een LBK en een airconditioner?
A: Airconditioningsystemen regelen voornamelijk de omgevingstemperatuur, terwijl luchtbehandelingskasten (LBK's) niet alleen de temperatuur regelen, maar ook luchtfiltratie en bevochtiging/ontvochtiging uitvoeren. Ze zijn geschikt voor industriële of medische toepassingen met hogere eisen aan luchtkwaliteit en reinheidsniveaus. De twee kunnen worden geïntegreerd voor precieze luchtregeling.
